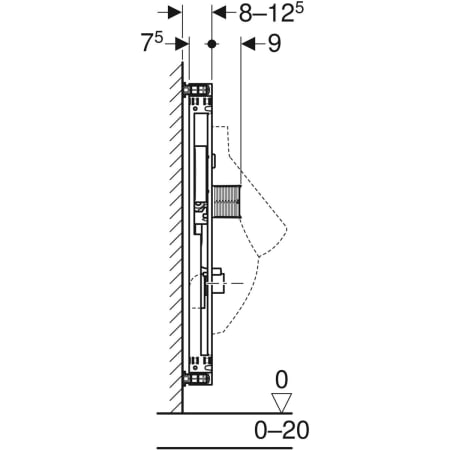

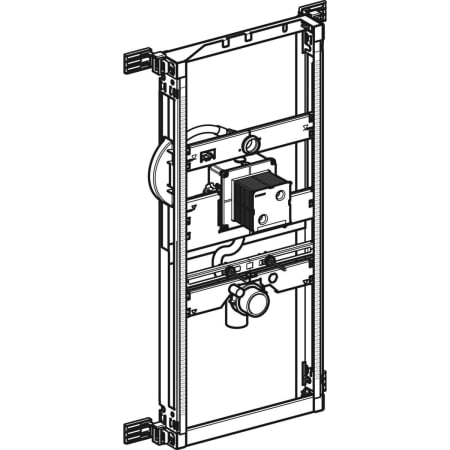

Bâti-support Geberit Combifix pour urinoir, 109–127 cm, universel, pour commande d'urinoir dissimulée

Ma liste (0)

Articles

Cliquez sur lʼicône avec les 3 points afin d’obtenir plus dʼoptions pour chaque article.

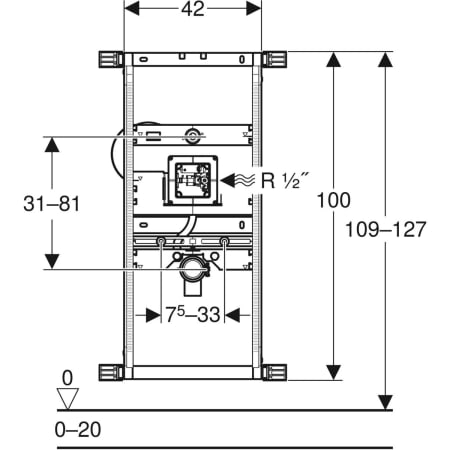

N° de réf.	457.689.00.1
B	42 cm
H	100 cm

Informations complémentaires

La barre d'alimentation Geberit pour urinoir (n° de réf. 242.042.00.1) est nécessaire pour les urinoirs avec effet d'eau

Caractéristiques techniques

Fliessdruck	1–8 bar	Fliessdruck 1–8 bar
Prüfdruck Wasser max.	16 bar	Prüfdruck Wasser max. 16 bar
Prüfdruck Luft / Inertgas max.	3 bar	Prüfdruck Luft / Inertgas max. 3 bar
Durchfluss bei 100 kPa / 1 bar ohne Durchflussbegrenzer	0.3 l/s	Durchfluss bei 100 kPa / 1 bar ohne Durchflussbegrenzer 0.3 l/s

Durchfluss bei 100 kPa / 1 bar mit Durchflussbegrenzer	0.24 l/s	Durchfluss bei 100 kPa / 1 bar mit Durchflussbegrenzer 0.24 l/s
Werkstoff	Acier	Werkstoff Acier
Höhenverstellbar	Oui	Höhenverstellbar Oui

Fliessdruck	1–8 bar	Fliessdruck 1–8 bar
Prüfdruck Wasser max.	16 bar	Prüfdruck Wasser max. 16 bar
Prüfdruck Luft / Inertgas max.	3 bar	Prüfdruck Luft / Inertgas max. 3 bar
Durchfluss bei 100 kPa / 1 bar ohne Durchflussbegrenzer	0.3 l/s	Durchfluss bei 100 kPa / 1 bar ohne Durchflussbegrenzer 0.3 l/s
Durchfluss bei 100 kPa / 1 bar mit Durchflussbegrenzer	0.24 l/s	Durchfluss bei 100 kPa / 1 bar mit Durchflussbegrenzer 0.24 l/s
Werkstoff	Acier	Werkstoff Acier
Höhenverstellbar	Oui	Höhenverstellbar Oui

Utilisation

Cliquer sur un champ d'application pour chercher d'autres produits

Pour parois maçonnées Pour montage dans parois en applique à hauteur de local ou partielle Pour commandes d'urinoirs Geberit pour montage dissimulé, avec protection contre le vandalisme

Caractéristiques

Cliquer sur une caractéristique pour chercher d'autres produits

Cadre de montage galvanisé Cadre de montage avec quatre équerres de fixation Alimentation compatible avec MasterFix et MeplaFix Equerre de raccordement à monter sans outil Robinet d'arrêt avec étranglement, pré-monté Trappe de visite derrière l'urinoir Tuyau de chasse flexible avec guidage et clapet anti-retour montés

Equipé d'un fourreau pour le raccordement du capteur sur le siphon de la commande d'urinoir Fixation d'arrivée ø 32 mm réglable en hauteur Fixation pour coude d'évacuation réglable en hauteur et avec isolation phonique Fixations d'urinoirs M8, réglables en hauteur et en largeur Traverses avec repérage central, réglable sans outils Peuvent être transformés avec des accessoires pour s'adapter à des urinoirs avec effet d'eau

Contenu de la livraison

Alimentation R 1/2"
Boîtier de réservation pour trappe de visite
Coude de raccordement en PE-HD, ø 50 / 63 mm
Joint ø 57 / 50 mm

2 bouchons de protection
2 tiges filetées M8
Matériel de fixation

Accessoires

Barre d'alimentation Geberit pour urinoir avec effet d'eau

242.042.00.1

Remplace le n° de réf. 242.040.00.1

Pour fixations

Kit de montants Geberit Combifix avec plaque de pied

457.872.26.1

Récapitulatifs des accessoires

Combinable avec

Commandes dʼurinoir

Commande d’urinoir Geberit à déclenchement électronique du rinçage, alimentation sur secteur, montage encastré, non visible

116.086.00.1

Remplace le n° de réf. 116.010.00.1

Documents

Type de document	Documents	Langue
Indications de montage	Raccordement électrique commandes d’urinoir	-
Instructions de montage	Raccordement électrique commande d’urinoir type 01/10/20/50	FR et 30 autres
Instructions de montage	Bâti-support Combifix pour urinoir, 109–127 cm, universel, pour commande dʼurinoir dissimulée	-

Raccordement électrique commandes d’urinoir

Raccordement électrique commande d’urinoir type 01/10/20/50

FR et 30 autres

Bâti-support Combifix pour urinoir, 109–127 cm, universel, pour commande dʼurinoir dissimulée

Autres produits

Geberit Combifix

Bâti-support Geberit Combifix pour urinoir, 109–127 cm, universel

457.611.00.1

Remplace le n° de réf. 457.684.00.1, 457.685.00.1

Geberit Combifix

Bâti-support Geberit Combifix pour urinoir, 109–127 cm, universel, pour robinet de chasse apparent

457.686.00.1

Geberit Combifix

Bâti-support Geberit Combifix pour urinoir, 109–127 cm, universel, pour effet d'eau

457.606.00.1

Pièces détachées

Bâti-supports Geberit Combifix pour urinoir, universels, pour commande d'urinoir dissimulée

2006 -

#	N° de réf.	Désignation
1	242.209.00.1	Tuyau de chasse Geberit pour commande d'urinoir dissimulée
2	242.039.00.1	Traverse d'alimentation Geberit di32, pour bâti-support pour urinoir
2.1	362.790.00.1	Joint torique Geberit HDPE: d=32mm, DN=30
